Каталог BMW - Модель G12 - Детали узла

G12
Серия: G12
Модель: 750LdX
Регион: Европа
Двигатель: B57S
Кузов: седан
Руль:
КПП:
Дата изготовления:

Группа 61. Общее э/оборудование автомобиля

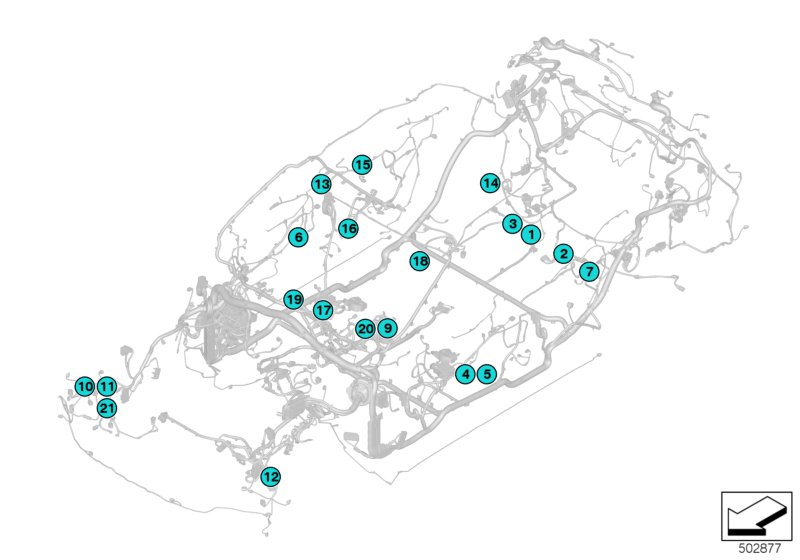

Узел 61.6362. Штекерное соединение X1310*1S-->X17*1B

Узел 61_6362
Внимание:
Детали, указанные в "использовать только
в сочетании с", не требуют
обязательного заказа, они служат для
информации и могут быть заказаны
при необходимости.
Все указанные ниже корпуса вилок/
гнезд разъемов приводятся в качестве
примера
обзора установки с условными
обозначениями. Точное место
установки для соответствующего
транспортного средства необходимо
уточнять
в системе "AIR".
X1319*1B - сиденье сзади слева
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
0212 POL.1 шт.61 13 9 130 246
--0,5-0,75 MM² AG28 шт.61 13 0 056 960
--0,2-0,35 MM² AG6 шт.61 13 0 056 962
--0,17-0,5MM²6 шт.61 13 8 727 251
--0,5-1,5MM²2 шт.61 13 8 727 252
X1320*1B - сиденье сзади справа
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
03
только в комбинации с
26 POL./Z-CODE1 шт.61 13 6 913 644
--0,5-0,75 MM² AG2 шт.61 13 0 056 960
--0,35-0,5 MM² AG12 шт.61 13 0 056 961
--0,17-0,5MM²12 шт.61 13 8 727 251
--0,5-1,5MM²2 шт.61 13 8 727 252
X14*1B - сиденье водителя
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
04
только в комбинации с
GELB1 шт.61 13 9 328 853
--0,35-0,5 MM² SN2 шт.61 13 0 056 946
--1,5-2,5 MM² SN2 шт.61 13 0 056 947
--0,2-0,35 MM² AG4 шт.61 13 0 056 962
--0,2-0,35 MM² AG4 шт.61 13 0 085 034
--0,2-0,35 MM² AU4 шт.61 13 0 086 268
--1,5-2,5MM²2 шт.61 13 8 727 250
--0,17-0,5MM²10 шт.61 13 8 727 251
X148*1B - соединительный разъем
передней части
справа
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
1115POL.1 шт.12 52 7 590 358
--1 шт.61 13 1 383 793
--MQS Ø=3,63 шт.61 13 8 366 249
--0,17-0,5MM²9 шт.61 13 8 727 251
--0,5-1,5MM²2 шт.61 13 8 727 252
--0,25-0,35MM² AG9 шт.12 52 0 056 954
--0,75-1,0MM² AG2 шт.12 52 0 085 056
X148*1S - соединительный разъем
передней части
справа
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
11
только в комбинации с
15POL.1 шт.12 52 7 590 365
--0,5-0,75MM² AG5 шт.61 13 0 056 959
--0,13-0,35MM² AG7 шт.61 13 0 078 160
--0,17-0,5MM²7 шт.61 13 8 727 251
--0,5-1,5MM²8 шт.61 13 8 727 252
--0,5-1,0 MM² AG3 шт.12 52 0 086 269
X148*2B - соединительный разъем
передней части
справа
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
1115POL.1 шт.12 52 7 590 358
--1,5-2,5MM²3 шт.61 13 8 727 250
--0,17-0,5MM²12 шт.61 13 8 727 251
--0,25-0,35MM² AG12 шт.12 52 0 056 954
--1,5-2,5MM² AG3 шт.12 52 0 070 573
X148*2S - соединительный разъем
передней части
справа
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
11
только в комбинации с
15POL.1 шт.12 52 7 590 365
--0,5-0,75MM² AG2 шт.61 13 0 056 959
--0,13-0,35MM² AG10 шт.61 13 0 078 160
--0,17-0,5MM²10 шт.61 13 8 727 251
--0,5-1,5MM²2 шт.61 13 8 727 252
X149*1B - соединительный разъем
передней части
слева
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
1212 POL.1 шт.61 13 8 373 632
--0,2-0,35 MM² AG10 шт.61 13 0 085 034
--MQS Ø=3,62 шт.61 13 8 366 249
--0,17-0,5MM²10 шт.61 13 8 727 251
X149*1S - соединительный разъем
передней части
слева
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
12
только в комбинации с
12 POL./SCHWARZ1 шт.61 13 8 387 220
--0,2-0,35 MM² AG10 шт.61 13 0 086 267
--MQS Ø=3,62 шт.61 13 8 366 249
--0,17-0,5MM²10 шт.61 13 8 727 251
X149*2B - соединительный разъем
передней части
слева
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
128 POL.1 шт.61 13 8 364 624
--0,2-0,35 MM² AG6 шт.61 13 0 085 034
--MQS Ø=3,62 шт.61 13 8 366 249
--0,17-0,5MM²6 шт.61 13 8 727 251
X150*1B - соединительный разъем аудио I
*****
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
1410 POL.1 шт.61 13 6 909 008
--0,5-0,75 MM² AG8 шт.61 13 0 056 960
--0,5-1,5MM²8 шт.61 13 8 727 252
X1511*1B - соединительный разъем
панорамного стеклянного люка
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
1512 POL.1 шт.12 52 7 550 521
--0,35 MM² AG2 шт.61 13 0 087 138
--1,5-2,5MM²2 шт.61 13 8 727 250
--0,17-0,5MM²2 шт.61 13 8 727 251
--0,5-1,5MM²2 шт.61 13 8 727 252
--1,0-2,5 MM²/AG2 шт.12 52 2 462 173
--0,5-0,75 MM² AG2 шт.12 52 2 466 585
X1511*2B - соединительный разъем
панорамной крыши
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
15
только в комбинации с
4-POLIG1 шт.61 13 9 245 024
--0,5-0,75 MM² AG1 шт.61 13 0 056 960
--0,2-0,35 MM² AG3 шт.61 13 0 056 962
--0,17-0,5MM²3 шт.61 13 8 727 251
--0,5-1,5MM²1 шт.61 13 8 727 252
X1511*3B - соединительный разъем
панорамной крыши
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
15
только в комбинации с
4-POLIG1 шт.61 13 9 245 024
--0,5-0,75 MM² AG1 шт.61 13 0 056 960
--0,2-0,35 MM² AG2 шт.61 13 0 056 962
--0,17-0,5MM²2 шт.61 13 8 727 251
--0,5-1,5MM²1 шт.61 13 8 727 252
X1605*1B - соединительный разъем
ароматизатора
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
194 POL.1 шт.61 13 2 359 994
X17*1B - 12-вольтный разъем,
прикуриватель спереди
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
203 POL.1 шт.61 13 8 352 304
--1,5-2,5 MM² AG2 шт.61 13 2 466 429
--0,22-0,35MM² SN1 шт.61 13 2 471 173
--1,5-2,5MM²2 шт.61 13 8 727 250
--0,17-0,5MM²1 шт.61 13 8 727 251
