Каталог BMW - Модель G12 - Детали узла

G12
Серия: G12
Модель: 750LdX
Регион: Европа
Двигатель: B57S
Кузов: седан
Руль:
КПП:
Дата изготовления:

Группа 61. Общее э/оборудование автомобиля

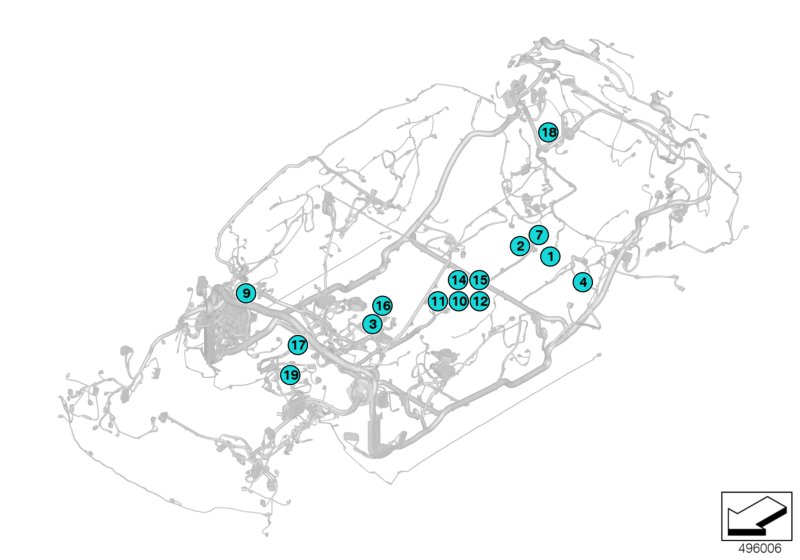

Узел 61.6127. Штекерное соединение S76*1B-->X13*2B

Узел 61_6127
Внимание:
Детали, указанные в "использовать только
в сочетании с", не требуют
обязательного заказа, они служат для
информации и могут быть заказаны
при необходимости.
Все указанные ниже корпуса вилок/
гнезд разъемов приводятся в качестве
примера
обзора установки с условными
обозначениями. Точное место
установки для соответствующего
транспортного средства необходимо
уточнять
в системе "AIR".
S76*1B - контакт замка ремня
безопасности, сторона водителя сзади
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
012 POL.1 шт.61 13 2 360 043
S77*1B - контакт замка ремня
безопасности, сторона переднего
пассажира
сзади
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
022 POL.1 шт.61 13 2 360 043
S88*1B - контакт замка ремня
безопасности сзади посередине
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
072 POL.1 шт.61 13 2 360 043
S94*1B - выключатель фонаря осв.перч.ящ.
*****
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
092 POL.1 шт.61 13 1 378 108
--0,22-0,35MM² SN2 шт.61 13 2 471 173
--0,17-0,5MM²2 шт.61 13 8 727 251
S96*1B - переключатель обогрева сиденья
справа сзади
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
103 POL.1 шт.61 13 8 377 072
--0,2-0,35 MM² AG3 шт.61 13 0 056 962
--0,17-0,5MM²3 шт.61 13 8 727 251
S97*2B - переключатель обогрева сиденья
справа сзади
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
113 POL.1 шт.61 13 8 377 072
--0,2-0,35 MM² AG3 шт.61 13 0 056 962
--0,17-0,5MM²3 шт.61 13 8 727 251
X103*2B - разъем на 12 В, прикуриватель
сзади
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
123 POL.1 шт.61 13 8 352 304
--1,5-2,5 MM² AG2 шт.61 13 2 466 429
--0,22-0,35MM² SN1 шт.61 13 2 471 173
--1,5-2,5MM²2 шт.61 13 8 727 250
--0,17-0,5MM²1 шт.61 13 8 727 251
X105*2B - разъем на 12 В
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
142 POL.1 шт.61 13 1 378 109
--1,5-2,5 MM² AG2 шт.61 13 2 466 429
--1,5-2,5MM²2 шт.61 13 8 727 250
X12*1B - сиденье переднего пассажира
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
15
только в комбинации с
GELB1 шт.61 13 9 328 853
--1,5-2,5 MM² SN2 шт.61 13 0 056 947
--0,2-0,35 MM² AG6 шт.61 13 0 056 962
--0,2-0,35 MM² AG6 шт.61 13 0 085 034
--0,2-0,35 MM² AU4 шт.61 13 0 086 268
--MQS Ø=3,626 шт.61 13 8 366 249
--1,5-2,5MM²2 шт.61 13 8 727 250
--0,17-0,5MM²16 шт.61 13 8 727 251
X1259*1B - соединительный разъем
передней электрической системы активной
стабилизации по крену
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
164-POLIG1 шт.12 52 7 549 033
--0,17-0,5MM²4 шт.61 13 8 727 251
--0,25-0,35MM² AG4 шт.12 52 0 056 954
X1261*1B - соединительный разъем
задней электрической системы активной
стабилизации по крену
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
184-POLIG1 шт.12 52 7 549 033
--0,17-0,5MM²4 шт.61 13 8 727 251
--0,25-0,35MM² AG4 шт.12 52 0 056 954
X13*1S - двигатель
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
19
только в комбинации с
15POL.1 шт.12 52 7 590 365
--0,13-0,35MM² AG12 шт.61 13 0 078 160
--1 шт.61 13 1 383 793
--1,5-2,5MM²2 шт.61 13 8 727 250
--0,17-0,5MM²12 шт.61 13 8 727 251
--1,-2,5 MM² AG2 шт.12 52 0 086 266
